直流偏置电流源

ZX1378 系列直流偏置电流源 ZX1378 系列直流偏置电流源

产品介绍：






简要说明

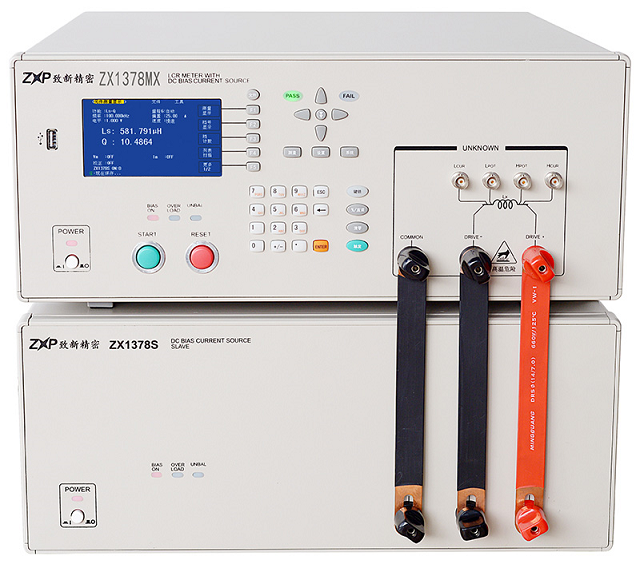

        ZX1378M直流偏置电流源，可通过标准RS232C接口方便的与外部LCR表连接。最多可以叠加8台ZX1378S，输出电流达225A，同时输出电压高达11V。ZX1378MX是内建高频LCR数字电桥和0～25A直流偏置电流源的电桥偏流一体机，也可以与ZX1378S联机扩展电流。
        ZX1378S是单台0～25A直流偏置电流源，S代表从机，需要与ZX1378M或ZX1378MX联机才能使用。


性能特点
● 提供单台0-25A恒流输出
● 最多支持8台从机，最大225A恒流输出
● 过载报警指示并切断输出
● 0.25mA精细的电流步进
● 0Hz-2MHz频率响应
● 单一电流、步进扫描两种电流输出方式
● 图形化操作,中英文界面
● 可通过RS232C接口用SCPI指令受控于外部LCR表


订购信息
● ZX1378M 最大25A, 直流偏置电流源主机
● ZX1378MX 最大25A, 电桥偏流一体机
● ZX1378S 最大25A, 直流偏置电流源从机


规格参数：

技术参数

型号

ZX1378M

ZX1378MX

ZX1378S

显示

4.3" LCD

4.3" LCD

LED指示灯

操作

实体按键+脚控开关

实体按键+脚控开关

受控于主机

支持测量频率

0Hz-2MHz

电流范围

0-25A

0-25A

单台25A,可叠加8台，共225A

电流

量程

0mA-1.000A

1.000A-5.000A

5.0A-225A

步进

0.25mA

1.25mA

6.25mA*N(联机台数)

扫描调整时间

4ms-3600s

10ms-3600s

20ms-3600s

最大输出电压

11V（所有电流情况下均可输出11V电压!!!）

最大允许直流电阻

Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明）

最大允许电感量

Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明）

量程方式

自动

启动及停止控制方式

START/STOP实体按键、4种脚控、总线

连续加载最大电流时间

保守2-3h，不间断输出

功能

仪器故障自检；99组自定义文件管理；中英双语；SCPI指令集

接口

RS232、SlaverLink

SlaverLink

体积(WxHxD)

430mmx178mmx465mm

重量（净重）

19kg



型号

ZX1378MX电桥功能参数

测试频率

50Hz～200kHz，1.2万多个频率点

测试参数

C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P

测试电平

10mV-2Vrms

基本准确度

0.05% 精度表为准

测试速度

快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率)

显

示

范

围

|Z|，R,  X

0.01 mΩ ～ 99.9999MΩ

|Y|，G，B

0.00001μS～99.9999S

C

0.00001pF～9.99999F

D

0.00001～9.99999

DCR

0.01mΩ～99.9999MΩ

L

0.00001μH～99999.9H

Q

0.01～99999.9

θ(RAD)

-3.14159～3.14159

θ(DEG)

-179.999 °～179.999°

Δ%

-99.999%～99.999%

信号源输出阻抗

30Ω、100Ω、10/CC

量程方式

自动、保持

触发方式

内部、手动、自动、外部、总线

校准功能

开路/短路,全频清零、点频清零

等效电路

串联、并联

比较器

三档分选，BIN0～BIN2

PASS、HI、LOW(PASS/FAIL LED显示)


主要附件：

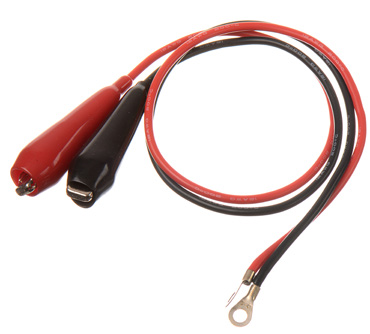

ZX1375Y02


ZX1375Y02

●最大50A叠加电流测试电缆

ZX1375Y01


ZX1375Y01

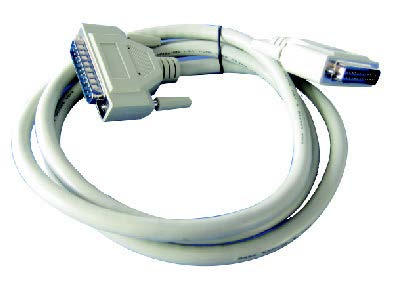

ZX27Y01 DB25


ZX27Y01 DB25变压器扫描盒控制电缆

● 抗干扰强，寿命长，可靠性高

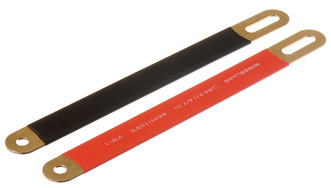

ZX378SY01


ZX378SY01

●从机电流扩展棒

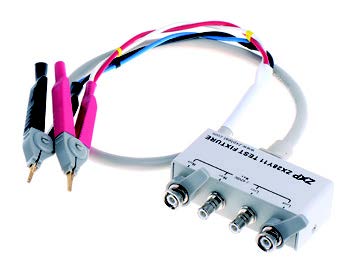

ZX28Y11


ZX28Y11

●四端开尔文测试电缆
