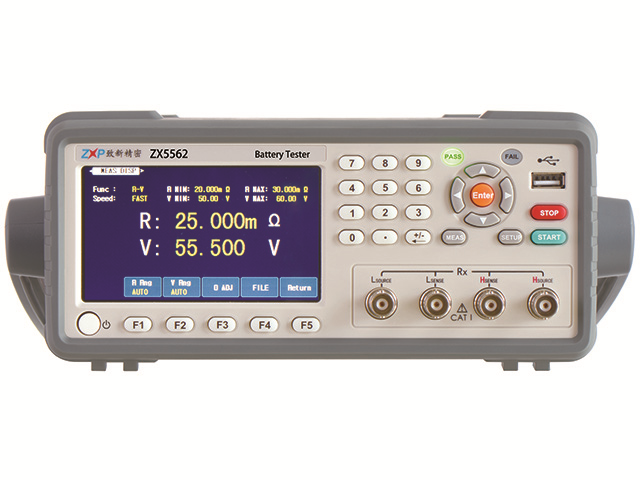

ZX5562 精密电池内阻测试仪 ZX5562 精密电池内阻测试仪

产品介绍：

ZX5562 Battery Tester



简要说明
ZX5562/A/S系列高压、高精度电池内阻测试仪是为了满足电池行业发展的新需求，针对低阻化和大型化锂电池组的测试和流水线
高速分选而研发的。致新精密凭借多年在阻抗测试领域的技术优势，使得ZX5562系列的最高测试分辨率可达0.1uΩ、电压分辨率可达
10uV。仪器标配RS232C和HANDLER接口，可方便地组建自动化测试系统。.


性能特点
● 4.3寸 LCD彩色液晶大屏显示，电池内阻R和电压V同时显示
● 最小分辨率0.1uΩ、10uV
● 精度高，稳定性好，最快测试速度100次/秒
● 测试线接触检查功能
● 内置比较器功能，10档分选
● HANDLER分选接口实现自动化设备联机功能
● 标配RS232（选配RS485）通讯接口,支持SCPI及Modbus(RTU)两种通讯模式
● 测试条件自动保存，仪器内部50组，U盘500组设置文件
● 无需安装软件可直接上传测试结果到电脑


订购信息
● ZX5562: 可测试R/V/RV，最高测试电压60VDC
● ZX5562A: 可测试R/V/RV，最高测试电压300VDC
● ZX5562S-N: 可测试R/V/RV，最高测试电压60VDC, 带N路扫描矩阵。


应用场合
● 碱性电池、铅蓄电池的劣化情况测定及寿命评估
● UPS检测
● 蓄电池出厂检验
● 高精度锂电池内阻、电压检测
● 纽扣电池高速量产抽检
● 燃料电池组的测量
● 电动汽车锂电池等高压电池组的测试
● 多节串联高压锂电池内阻和电压测量
● 氢燃料电池电阻和电压的测量
● 配套自动分选机进行电池内阻+电压自动测试
● 电池的劣化状态和寿命评估
● 超级电容（低内阻电容）的ESR测试

规格参数：

技术参数

型号

ZX5562

ZX5562A

ZX5562S- N

测试参数

RV/R/V (R:交流电阻 V:直流电压)

N路R, N路V

测试方式

交流4端测量(1kHz)

最大输入电压

额定输入电压60VDC

对地最大额定电压60VDC

额定输入电压300VDC

对地最大额定电压300VDC

额定输入电压60VDC

对地最大额定电压60VDC





电阻测量量程

7档量程:

3mΩ(最大显示3.1000mΩ，分辨率0.1μΩ)

30mΩ(最大显示31.000mΩ，分辨率1μΩ)

300mΩ(最大显示310.00mΩ，分辨率10μΩ)

3Ω(最大显示3.1000Ω，分辨率0.1mΩ)

30Ω(最大显示31.000Ω，分辨率1mΩ)

300Ω(最大显示310.00Ω，分辨率10mΩ)

3000Ω(最大显示3100.0Ω，分辨率100mΩ).



测量精度

30mΩ～3000Ω量程:± 0.3%rdg.±3dgt.

(EX.FAST时需加算±3dgt.,FAST/MEDIUM时需加算±2dgt.) 3mΩ量程:± 0.3%rdg.±10dgt.

(EX.FAST时需加算±30dgt.,FAST时需加算±10dgt.,MEDIUM时需加算±5dgt.)

电压测量量程

DC6V(分辨率10μV) DC60V（分辨率100μV）

两档切换



DC6V(分辨率10μV) DC60V（分辨率100μV）

DC300V(分辨率1mV) 三档切换

DC6V(分辨率10μV) DC60V（分辨率100μV）

两档切换

采样时间

EX.FAST：4ms，FAST：12ms，MEDIUM:42ms，SLOW:157ms(上述为一个参数测量、电源频率为50Hz的最快时间，

具体视测试项目、电源频率而定)

全测量时间

响应时间+采样时间（阻抗/电压一起约1ms的响应时间。仅供参考，具体视测试流程和被测物而定）

比较器

独立判断：HI/IN/LO(电压，阻抗逐一独立判断)，

综合判断（PASS/FAIL.阻抗判断结果和电压判断结果的与运算），

LED灯显示，蜂鸣器报警，外部I/O输出

外部接口

Handler I/O,RS-232C,USB

电源要求

AC:85-242V ，47～63Hz，15VA

体积(W*H*D)

215mm*87mm*335mm (净尺寸)

235mm*105mm*360mm(加护套后)

重量

3.6kg

附件

说明书×1，电源线×1，（选配测试线）

主要附件：

ZX28Y04ZX28Y04
ZX28Y29


可选配如下不同头型的测试线，参见附件部分
